El modelo OSI Open System Interconection cuenta con 7 capas, las cuales son (de mayor a menor): aplicación, sesión, presentación, transporte, red, enlace de datos y capa física. La capa física se refiere a los medios que utilizan las tramas de datos para llegar a su destino. Existen tres clases principales de medios: cableado, fibra óptica e inalámbrica.

Estándares

Existen algunas organizaciones que rigen la estandarización de la capa física, las cuales son:

  • ISO Organización Internacional para la Estandarización.
  • TIA Asociación de las industrias de las Telecomunicaciones.
  • EIA Asociación de Industrias Electrónicas.
  • ITU Unión Internacional de Telecomunicaciones.
  • ANSI Instituto Nacional Estadounidense de Estándares.
  • IEEE Instituto de Ingenieros Eléctricos y Electrónicos.
  • FCC Comisión Federal de Comunicación de Estados Unidos.
  • ETSI Instituto Europeo de Estándares y Telecomunicaciones.

Las organizaciones de cableado:

  • CSA Asociación Canadiense de Estandarización.
  • CENELC Comité Europeo de Estandarización Electrónica.
  • JSA/JIS Asociación Japonesa de Estandarización.

Los estándares sirven para que las distintas empresas ofrezcan tecnología que pueda interoperar sin ningún problema, esto alimenta la competitividad y la innovación de tecnologías.

Interferencias

Los distintos tipos de medios pueden recibir dos tipos de interferencias:

  • EMI Interferencia electromagnética.
  • RFI Interferencia de radiofrecuencia.

Los medios de fibra óptica son inmunes a las interferencias, pero los medios cableados e inalámbricos son los más afectados. El origen interferencia electromagnética puede ser un horno de microondas, aires acondicionados, cables de energía, de teléfono o cable de TV que genera crosstalk, entre otros.

Fuentes de interferencia de radiofrecuencia pueden ser principalmente puntos de acceso configurados en el mismo canal que el nuestro. Para poder combatir los distintos tipos de interferencias de radiofrecuencias se utilizan analizadores de espectro, los cuales ayudan a determinar el origen de la señal que causa interferencias.

Para combatir el crosstalk en la red cableada, los cables de red RJ45 se deben de trenzar para anularse mutuamente, esto evita que la información de otros cables interfiera en la transmisión de datos. Existen dos tipos principales de cables RJ45: UDP Unshield Twited Pair y STP Shield Twited Pair.

La diferencia básica entre ambos cables es que STP utiliza un cable con mejoras en el blindaje, esto tiene la ventaja que permite una mayor transmisión de datos por unidad de tiempo y tiene la desventaja que es más costoso de implementar.

Cables RJ45

Actualmente existe la tecnología MDIX que permite conectar cualquier tipo de dispositivo utilizando cualquier cable RJ45. Sin MDIX se deben de tener en cuenta las siguientes consideraciones:

  • Para conectar un switch con una PC se utiliza un cable directo.
  • Para conectar un switch con un router se utiliza un cable directo.
  • Para conectar una PC con otra PC se utiliza un cable cruzado.
  • Para conectar un switch con otro switch se utiliza un cable cruzado.
  • Para conectar un router con otro router se debe utilizar un cable cruzado.
  • Para conectar una PC con un router se debe utilizar un cable cruzado.

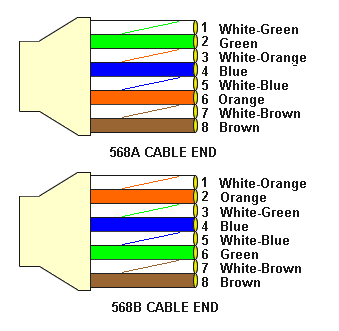

Un cable directo es aquel que utiliza el mismo conector: T568A o T568B en ambos extremos. Un cable cruzado es aquel que utiliza en un extremo un conector T568A y en el otro T568B.

T568-1

Nota: los terminales machos de los cables se llaman conectores RJ45, las hembras a donde se conectan se llaman sockets RJ45.

Al decir que los cables STP pueden transmitir más datos por segundos que UTP incluye más temas. Para conocer la cantidad de datos que un cable puede transmitir es necesario conocer la categoría del cable. Actualmente los cables comunes son categoría 5 o 5e (mejorado) pero la estandarización actual es utilizar cables categoría 6 o 6e.

Los cables categoría 5 permiten transferencias de 100mbs a 1000mbs (no se recomienda, 5e lo permite). Los cables categoría 6 permiten transferencias de 1000mbs a 10GBs (no se recomienda).

Nota: sin importar el tipo de cable, entre más extenso sea se tendrá perderá la señal debido a la atenuación.
